地埋變壓器的結構特點和示意圖

地埋式變壓器主要由地埋式變壓器和廣告燈箱式的戶外開關設備組成。地埋式變壓器是由變壓器、高壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的變電設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。廣告燈箱式的戶外開關設備為集廣告牌及戶外開關設備為一體的混合結構，安裝在地面。箱體內部為戶外高低壓配電柜，兩側為廣告燈箱，具有極佳的視覺效果。

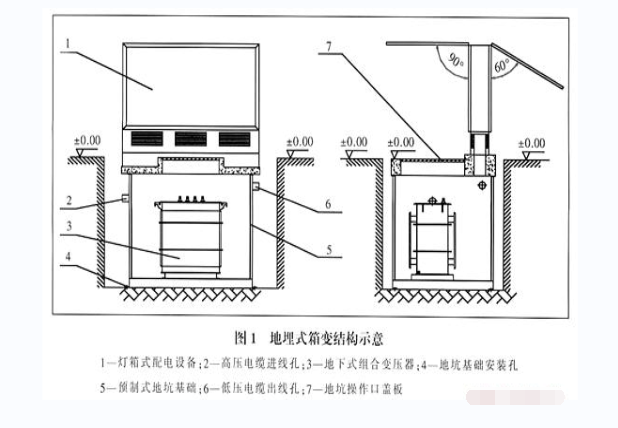

結構示意圖：

 結構特點：

    地下式組合變壓器

    地埋變采用的地下式組合變壓器具有以下特點：

    (1)箱體采用不銹鋼制作、全密封，防護等級達IP68，可浸入水中運行。

    (2)高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式，運行更加安全。

    (3)采用環烷基變壓器油，確保具有良好的散熱能力，

    (4)可采用非晶合金鐵心，節能效果顯著。

    (5)絕緣耐熱等級高，環保。

    (6)后備及插入式熔斷器，給予變壓器更安全的保護。

    (7)負荷開關具有二、三、四位置形式，適用于多種供電系統。
