YBDM-12系列地埋型箱式變電站

YBDM-12系列地埋型箱式變電站

YBDM-12系列地埋型箱式變電站(簡稱地埋式箱變) ，也稱為地下式變壓器，是在充分研究和探討現代城市建設和管理的基礎上， 新開發出的新一代箱式變。其主體部分或全部埋入地下，占地很少，甚至不占地，視覺效果非常好，有效解決了城市用地緊張和城市牛皮癬的矛盾，與周邊環境和諧統一，備受廣大專家和用戶的推崇。

概述：

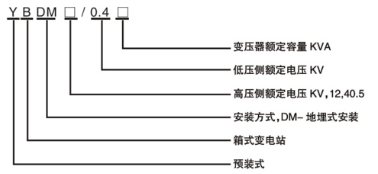

①型號及含義：

②使用條件：

a)海拔高度

海拔高度不超過1000m

b)環境溫度

最高溫度+40℃

最低溫度-30℃

c)相對濕度

在25℃時，空氣相對濕度不超過95%，月平均不超過90%。

d)安裝環境

安裝環境應無明顯污移、無爆炸性、腐蝕性氣體和粉塵。安裝場所應無劇烈震動沖擊和不能安放在地勢低洼處。

③主要技術參數

三、全地埋式箱變的結構特點

全地埋型預裝式變電站的成套裝置全部安裝于一個全密封的箱體內部，箱體內部分為高壓開關室、變壓器室、低壓開關室。每室均備有照明裝置，并附有閉鎖開關及備有強制通風裝置及溫度控制，加熱器等設備。

上述所有設備整體設置于地平面以下，它的內部設備和常規地面上預裝式變電站相同，均由10kV輸入電壓經變壓器降為400/220V配電電壓再送配至使用負荷點，這種全地埋型預裝式變電站的關鍵技術是箱體的密封性、防腐能力和抗壓能力，具體來說：

1、箱體從底部至墻身要能經五十年的地下浸埋不出現一絲一點的腐蝕現象；

2、要承受泥土和地下水壓力的擠壓浸透，而墻體保持完好；

3、設備通道口、人員出入口、電纜進入口等所有密封點必須能經得起地下水的滲透壓力，而內部無水漬出現，且保持墻體內部干燥無潮濕現象。

YBDM全地埋型預裝式變電站除滿足上述最基本的要求，它最主要還具備三大功能：

1、箱體窄的一端設有兩個接水槽，下雨天，雨水能迅速經接水槽排入下水道，而不會進入預裝式變電站內部；

2、接水槽除了起雨天排水作用，同時亦是箱體內部循環通風的進風口，空氣經進風口進入箱體內形成交換，能保持箱體內溫濕度均衡，使變壓器溫升下降；

3、一旦遇上50年或百年一遇的洪水泛，地下水上漲造成下水道倒灌，接水槽無法排水時，通風裝置將自動關閉，使箱體內外隔離，對設備毫無影響面預裝式變電站繼續運行。更多內容可登錄河南創聯匯通官網進行咨詢！
