YBD景觀型地埋式箱變

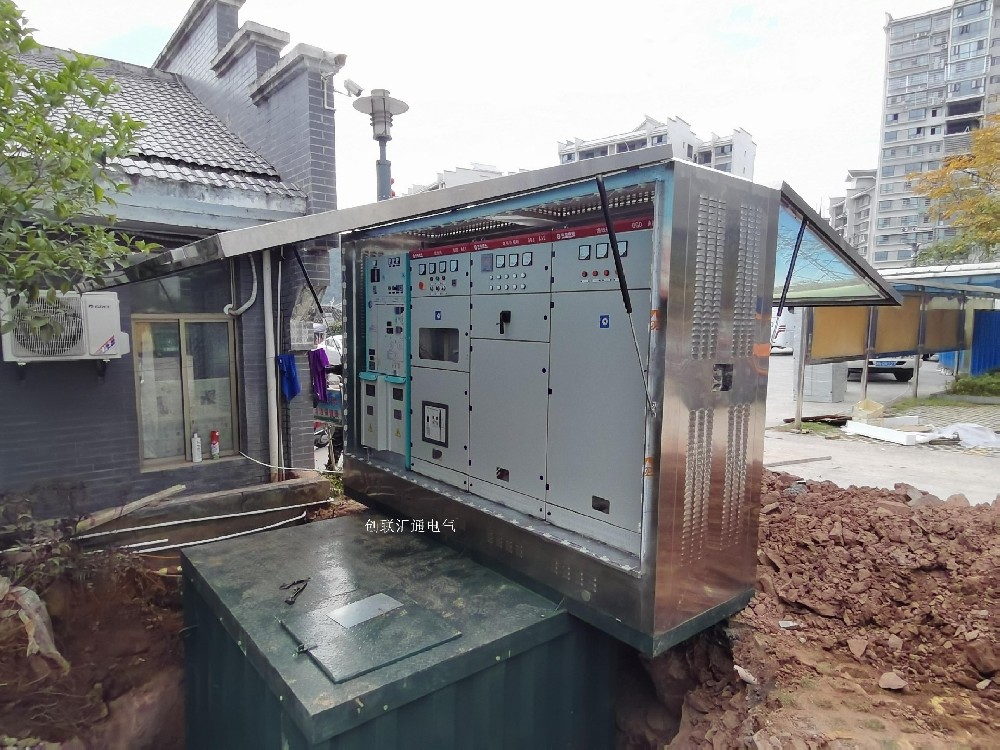

YBD系列景觀型地埋式箱變主要由安裝在地下的地下式變壓器(含預制式地坑)和安裝在地上的戶外廣告燈箱式高低壓開關設備兩部分組成。其中，地下式變壓器是一種帶有高壓熔斷器保護，能夠一段時間內浸沒入水中運行的新型配電變壓器，在我國的機場、高速公路、橋梁、隧道等場所已經有了較為廣泛的使用;戶外燈箱式高低壓開關設備的內部為戶外高低壓配電柜，箱體外側為廣告燈箱。可以根據周圍環境、用戶要求設計廣告畫的內容。整個產品占地面積小，美觀大方，不但能與周圍環境高度協調，還能實現廣告作用。

使用環境
海拔高度:不超過1000M;
環境溫度:最高氣溫+50C、最低氣溫-25C;最低氣度:-25C;相對濕度:日平均值不大于95%;月平均值不大于90%;安裝斜度不超過3度，無經常性劇烈振動沖擊場所;周圍空氣無爆炸性、不受腐蝕或可燃性氣體等明顯污染;

主要技術參數
額定電壓等級:35KV和10KV及以下頻率:50HZ

1.高壓單元額定電壓：10kV，額定頻率：50Hz，額定電流：630A，1min工頻耐受電壓(對地和相間/隔離斷口)：42/48kV，雷電沖擊電壓：75/85kV，額定短時耐受電流：kA/2s，額定峰值耐受電流：50kA，防護等級：IP67，

2.低壓單元額定電壓：0.4kV，主回路額定電流：50-3200A，額定短時耐受電流：30kA/1s，額定峰值耐受電流：63kA，分支回路路數：0-32Way，防護等級：IP34，

3.變壓器單元額定電壓：10kV，額定容量：30-1600kVA，頻耐電壓：35kV，雷電沖擊電壓：95kV，聯結級別：Dyn11，阻抗電壓：4%/4.5%，損耗：S11，防護等級：IP68

YBD景觀型地埋式箱變特點：

1、本產品由地下式變壓器、燈箱式戶外高/低壓開關柜和預置式地坑組成。
2、燈箱式戶外高/低壓開關柜為雙門式設計，即使燈箱遭受破壞后高低壓設備仍然有獨立的外殼防護。
3、預置式地坑為全密封防水式設計，地坑蓋上鋪高裝飾地磚，并設置帶鎖的檢修孔蓋板。
4、地下式變壓器的高壓側和低壓側均采取三相電纜同時插拔的連接方式，密封性能達到IP68水平，可長時間浸入水中運行。
