半地埋式變電站

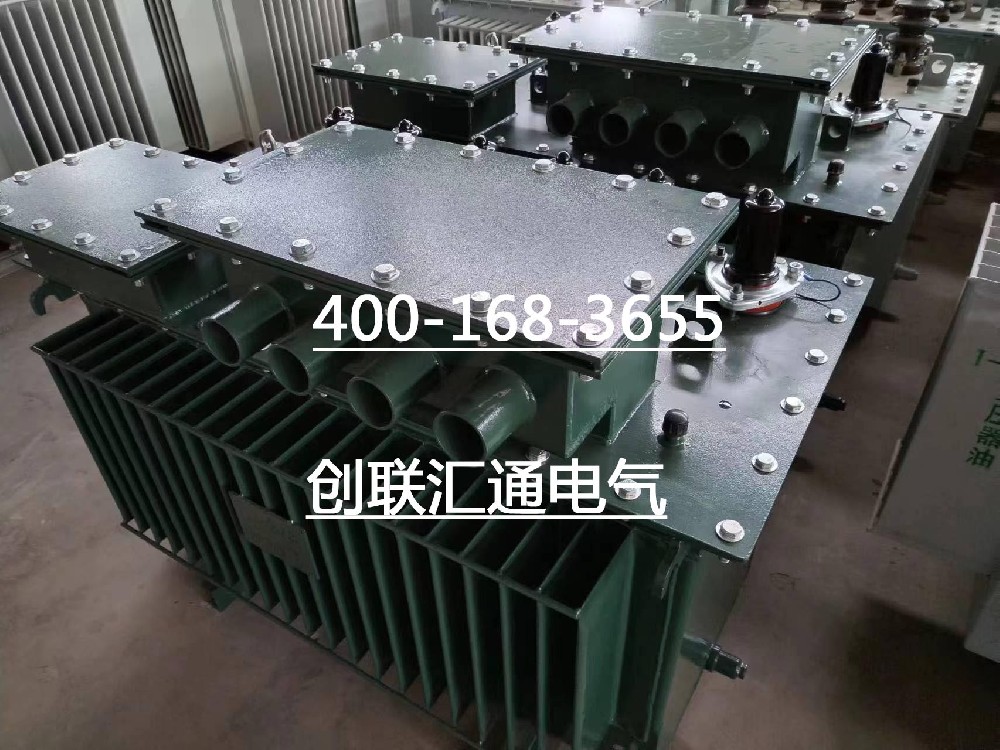

地埋式箱變就是為了滿足上述領域的要求而設計開發的全新的一種電力成套設備。地埋式箱變主要由地埋式變壓器和廣告燈箱式的戶外開關設備組成。地埋式變壓器是由變壓器、 高壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的變電設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。廣告燈箱式的戶外開關設備為集廣告牌及戶外開關設備與一體的混合結構，安裝在地面。箱體內部為戶外高低壓配電柜，兩側為廣告燈箱，具有極佳的視覺效果。

地埋式箱變符合城市生態設計理念，占地面積小，美化環境，適用于城市交通主干道、住宅小區、機場、車站、高速公路等場所。將成為城市配網設備的改造趨勢。

地埋式變壓器主要技術參數及性能

1、 型號及規格：S11/13/15 MD與MRD系列

2、額定電壓：高壓 6/10kV，低壓 0.4kV

3、容量范圍：30～1000kVA

4、頻率：50Hz

5、相數：三相

6、聯結組標號：Dyn11

7、短路阻抗電壓：4%-4.5%

8、絕緣水平：原邊工頻耐壓：35kV，原邊沖擊耐壓：75Kv，副邊工頻耐壓：5Kv

9、損耗：達到國標 S11系列（硅鋼片鐵心），達到國標 S15系列（非晶合金鐵心）

10、外殼防護等級：IP68

11、聲級：小于或等于 50db

12、使用環境：地下室或地坑內

13、高壓連接件：進口插入式密封肘頭低壓連接件：美國 3M防水密封材料

14、箱體結構：箱體外殼為整體型，采用防腐不銹鋼制作。
