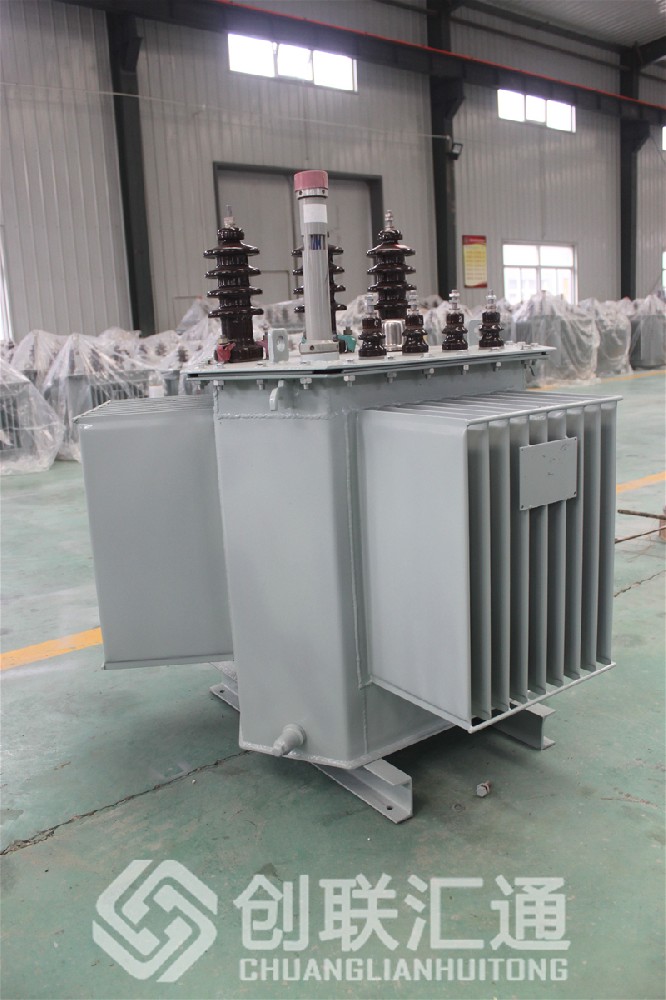

三相油浸式非晶合金立體卷鐵心配電變壓器

隨著節能環保、低碳經濟成為全社會的共識，一向被電力行業視為趨勢產品的非晶合金和硅鋼立體卷鐵心配電變壓器逐漸走向前臺，而非晶合金變壓器的空載損耗僅為S13硅鋼立體卷鐵心配電變壓器的一半，節能效果更加明顯。

現有的非晶合金變壓器的鐵心結構方式主要有兩種，一種是四框五柱式，一種是三框三柱式，這兩種結構的非晶合金鐵心都是采用開口平面卷鐵心結構，線圈的橫截面呈矩形，主要是因為非晶合金鐵心柱橫截面是矩形。由于鐵心柱和線圈橫截面都是矩形，造成了其抗突發短路的能力下降，必須采取結構加強及壓裝工藝等彌補措施，且由于采用平面卷鐵心結構，接縫多造成噪音的增加。雖然這些問題通過增加原材料的投入及器身結構的加強等措施能夠得到解決，但是綜合成本的上升對非晶合金變壓器的大量推廣應用造成了不利的影響。

立體卷鐵心變壓器在相同條件下具有較低的噪聲和較強的抗突發短路能力，并可有效減小變壓器體積及重量，降低生產和運行成本。

因此，研究綜合了上述兩種變壓器優勢的非晶合金立體卷鐵心變壓器具有廣泛的應用前景和明顯的社會經濟效益。

將非晶合金材料的優異特性和硅鋼立體卷鐵心制造技術有機結合，研制非晶合金立體卷鐵心變壓器，提高變壓器可靠性的同時，降低了用電成本，對國家配電網建設中的節能降耗工作起到了推動作用。
