S13-MD地埋式變壓器的接線方式

隨著城市建設的不斷發展，地下設備的運用越來越廣泛。地埋式變壓器作為城市電力系統的重要組成部分，扮演著至關重要的角色。然而，對于許多人來說，地埋式變壓器的安裝和接線方式可能還是一個較為陌生的概念。本文將詳細介紹 S13-MD 地埋式變壓器的安裝和接線方式，并為讀者提供一些建議和注意事項。

我們需要了解 S13-MD 地埋式變壓器的基本特點。S13-MD 地埋式變壓器是一種具有強大輸電能力和故障抗力的高壓變壓器。它采用了先進的設計和技術，擁有較高的變壓比和效率，以及較低的短路阻抗。因此，S13-MD 地埋式變壓器廣泛應用于城市道路照明、地鐵、商業廣場等場所。

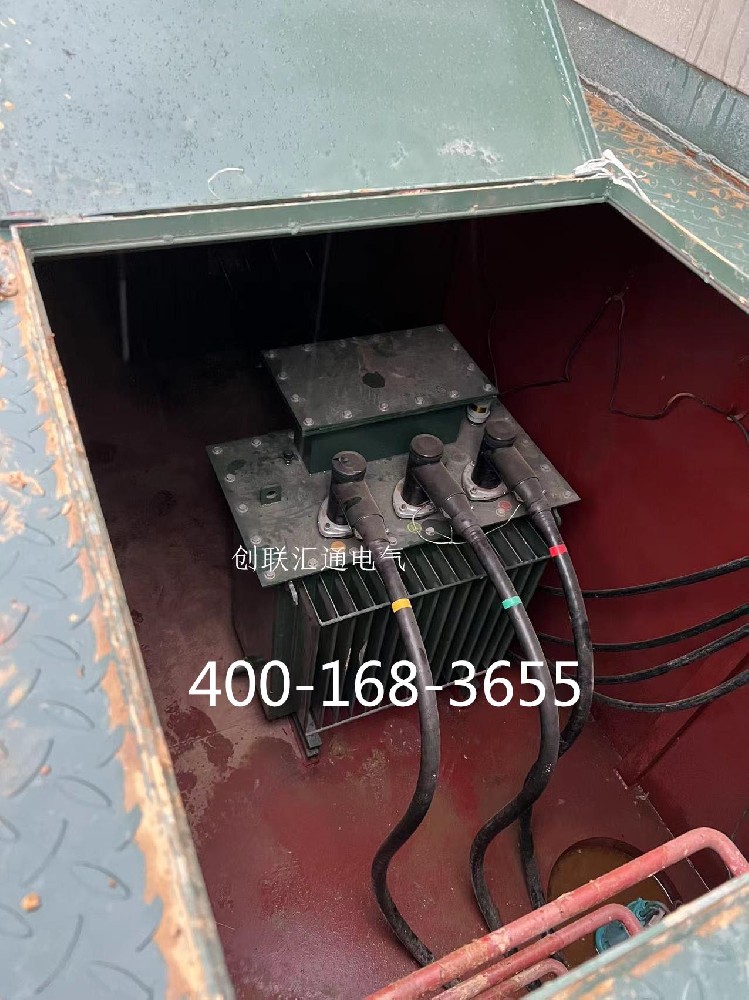

對于 S13-MD 地埋式變壓器的安裝來說，選擇合適的位置非常重要。應該確保變壓器周圍有足夠的空間，以方便日后的維護和檢修工作。地埋式變壓器應安裝在平整、堅固的基礎上，以確保其穩定性和安全性。建議在安裝時，使用專用的地埋式變壓器地坑箱，能夠更好地保護變壓器免受外界環境的侵蝕。

接下來，讓我們一起了解 S13-MD 地埋式變壓器的接線方式。根據國家標準，地埋式變壓器的接線方式通常有以下兩種：

常見的變壓器繞組有二種接法，即“三角形接線”和“星形接線”；在變壓器的聯接組別中“D表示為三角形接線，“Yn”表示為星形帶中性線的接線，Y表示星形，n表示帶中性線；“11”表示變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度（或超前30度）。

變壓器的聯接組別的表示方法：大寫字母表示一次側（或原邊）的接線方式，小寫字母表示二次側（或副邊）的接線方式。Y（或y）為星形接線，D（或d）為三角形接線。數字采用時鐘表示法，用來表示一、二次側線電壓的相位關系，一次側線電壓相量作為分針，固定指在時鐘12點的位置，二次側的線電壓相量作為時針。

“Yn，d11”，其中11就是表示：當一次側線電壓相量作為分針指在時鐘12點的位置時，二次側的線電壓相量在時鐘的11點位置。也就是，二次側的線電壓Uab滯后一次側線電壓UAB330度（或超前30度）。

變壓器二個繞組組合起來就形成了4種接線組別：“Y，y”、“D，y”、“Y，d”和“D，d”。我國只采用“Y，y”和“Y，d”。由于Y連接時還有帶中性線和不帶中性線兩種，不帶中性線則不增加任何符號表示，帶中性線則在字母Y后面加字母n表示。n表示中性點有引出線。Yn0接線組別，UAB與uab相重合，時、分針都指在12上?！?2”在新的接線組別中，就以“0”表示。

接線時，應注意以下幾點：嚴格按照變壓器的接線圖進行接線，且接線應牢固可靠。對于高壓側和低壓側的接線，應采用專用的電纜和接線柜，以確保安全可靠。應根據實際情況，進行必要的接地保護措施，防止漏電和觸電等安全事故的發生。

S13-MD 地埋式變壓器的安裝和接線方式對于電力系統的正常運行至關重要。在選擇合適的位置安裝地埋式變壓器時，應充分考慮周圍環境和變壓器的穩定性。在接線過程中，要遵循國家標準，確保接線牢固可靠，并根據實際情況采取必要的接地保護措施。相信通過本文的介紹，讀者對 S13-MD 地埋式變壓器的安裝和接線方式有了更深入的了解。
