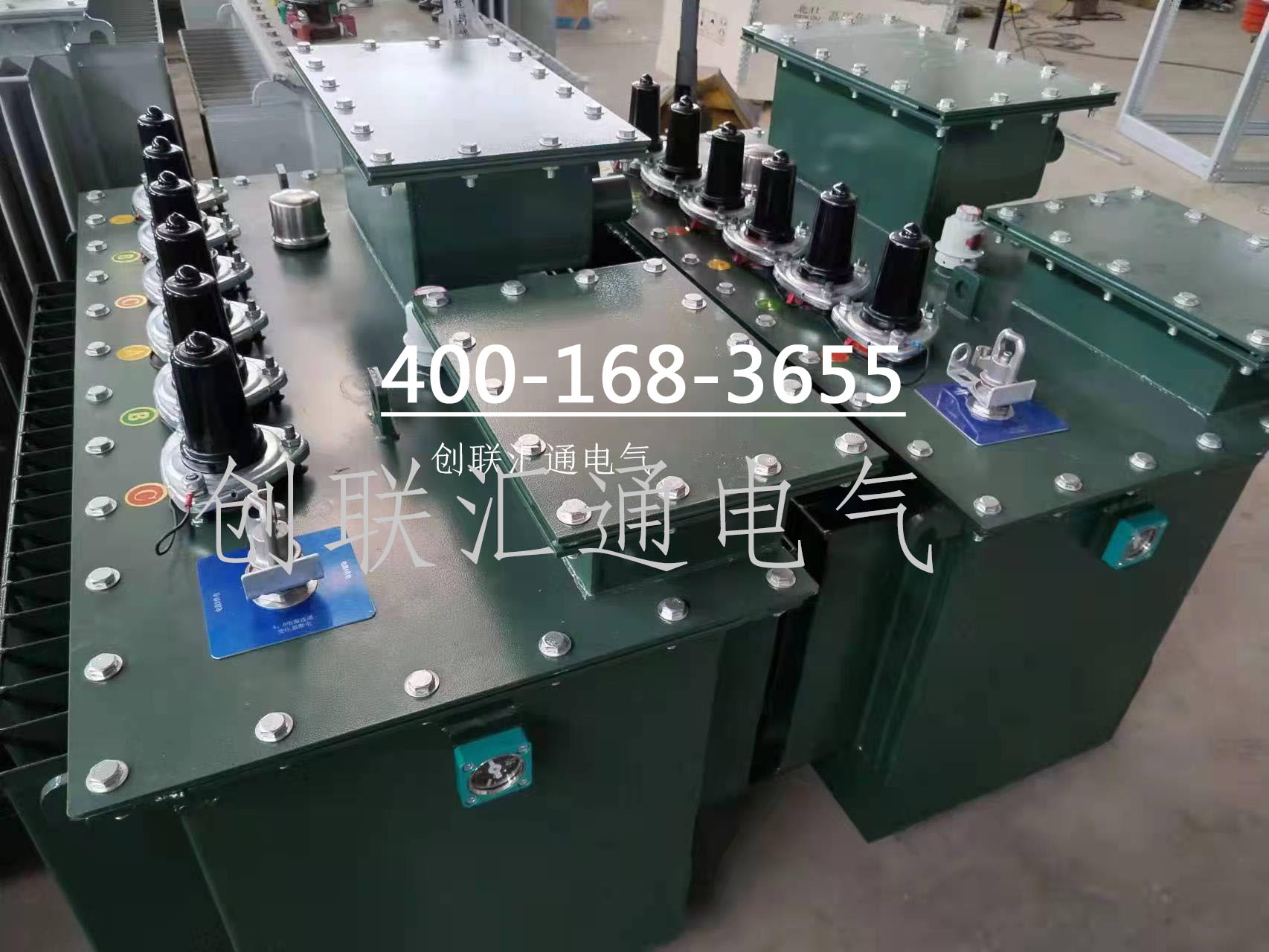

SH21非晶合金地埋式變壓器的結構特點|優點|使用壽命

SH21非晶合金地埋式變壓器是一種新型的變壓器，是由非晶合金材料制成的地埋式變壓器。它具有比普通的鐵芯變壓器更高的效率、更小的體積和更長的使用壽命。在現代化的城市建設中，地埋式變壓器已成為智能化能源配送系統的重要組成部分，SH21非晶合金地埋式變壓器成為了這個領域的明星產品。

SH21非晶合金地埋式變壓器非晶合金結構特點

SH21非晶合金地埋式變壓器利用導磁性能突出的非晶合金，來用作制造變壓器的鐵芯材料，最終能獲得很低的損耗值。但它具有許多特性，在設計和制造中是必須保證和考慮的。主要體體現以下幾個方面：

(1)非晶合金片材料的硬度很高，用常規工具是難以剪切的，所以設計時應考慮減少剪切量。

(2)非晶合金單片厚度極薄，材料表面也不是很平坦，則鐵芯填充系數較低。

(3)非晶合金對機械應力非常敏感。結構設計時，必須避免采用以鐵芯作為主承重結構件的傳統設計方案。

(4)為了獲得優良的低損耗特性，非晶合金鐵芯片必須進行退火處理。

(5)從電氣性能上。為了減少鐵芯片的剪切量，整臺產品的鐵芯由四個單獨的鐵心框并列組成，并且每相繞組是套在磁路獨立的兩框上。每個框內的磁通除基波磁通外，還有三次諧波磁通的存在，一個繞組中的兩個卷鐵芯框內，其三次諧波磁通正好在相位上相反，數值上相等，因此，每一組繞組內的三次諧波磁通向量和為零。如一次側是D接法，有三次諧波電流的回路，當在感應出的二次側電壓波形上，就不會有三次諧波電壓的分量。

根據上面分析，SH21非晶合金地埋式變壓器最合理的結構為：鐵芯，由四個單獨鐵芯框在同一平面內組成三相五柱式，必須經退火處理，并帶有交叉鐵軛接縫，截面形狀呈長方形。繞組，為長方形截面，可單獨繞制成型的，雙層或多層矩形層式。油箱，為全密封免維護的波紋結構

SH21非晶合金地埋式變壓器的優點

SH21非晶合金地埋式變壓器的最大優點是，空載損耗值特低。最終能否確?？蛰d損耗值，是整個設計過程中所要考慮的核心問題。當在產品結構布置時，除要考慮非晶合金鐵芯本身不受外力的作用外，同時在計算時還須精確合理選取非晶合金的特性參數。除此設計思路外，還須遵循以下三點要求：

(1)由于非晶合金材料的飽和磁密較低，在產品設計時，額定磁通密度不宜選得太高，通常選取1.3～1.35T磁通密度便可獲得較好的空載損耗值。

(2)非晶合金材料的單片厚僅為0.03mm，所以其疊片系數也只能達到82%～86%。

(3)為了使用戶能獲得免維護或少維護的好處，現把非晶合金配電變壓器的產品，都設計成全密封式結構。

其次，SH21非晶合金地埋式變壓器具有較小的體積。隨著城市規劃與建設的不斷發展，城市空間的利用率越來越高。因此，非晶合金地埋式變壓器的體積變得尤為重要。SH21非晶合金地埋式變壓器的小體積設計，不僅可以減少占用的空間，還可以方便部署在城市地下空間。

此外，SH21非晶合金地埋式變壓器的使用壽命更長。普通的鐵芯變壓器使用壽命一般為20-30年左右，而SH21非晶合金地埋式變壓器的使用壽命可以達到50年以上，這是由于非晶合金材料具有更強的抗腐蝕性和耐磨性。

總之，SH21非晶合金地埋式變壓器是一種具有高效率、小體積和長壽命的新型變壓器。在未來的城市建設中，將有更大的發展前景和市場需求。
